Tipos de Calderas y Calentadores

Os ofrecemos este artículo para disipar las dudas de aquellos/as que se plantean el cambio de la caldera para la calefacción en su vivienda o lugar de trabajo, tanto para actualizar la instalación poniendo una nueva como para ponerla por vez primera. Podéis ver y entender el funcionamiento de cada sistema en la infografía adjunta a esta publicación.

Las calderas de calefacción son generadores de agua caliente en un circuito cerrado. Dicho circuito es el que se encarga de llevar el agua caliente hasta los radiadores. Los radiadores disipan el calor que les llega, calentando la habitación. El agua una vez enfriada vuelve a la caldera donde es calentada de nuevo y así sucesivamente.

Tanto si son calderas a gas natural, calderas a gas propano como calderas de gasoil existen dos tipos fundamentales de calderas: Las calderas atmosféricas y las calderas estancas. La diferencia existe en la concepción de la caldera en cuanto a la entrada de aire necesario para la combustión y salida de gases al exterior.

Calderas atmosféricas. Son las de funcionamiento mas simple y también más antiguo. La caldera toma el aire de la habitación para realizar la combustión. No esta permitido su instalación ni en baños ni habitaciones dormitorio. La caldera atmosférica además solo se puede instalar si se garantiza que el tiro en vertical de la salida de humos es suficientemente alta para que los humos salgan con facilidad, sin entretenerse. Las calderas atmosféricas se ven influenciadas por las condiciones atmosféricas: viento, lluvia.

Calderas estancas. Están dotadas de un tubo de salida de gases concéntrico, lo que permite aspirar el aire del exterior y expulsar los humos por el mismo tubo de salida de gases. Gracias a esta disposición la caldera estanca es mucho más segura, permitiendo ser instalada en cualquier habitación, aunque sea dormitorio. Para la evacuación de gases dispone de un extractor que obliga a estos a salir al exterior. En las calderas estancas, las condiciones atmosféricas como el viento o la lluvia, prácticamente no afectan el correcto funcionamiento.

Las calderas no solamente pueden abastecer un circuito de calefacción, sino que también pueden generar agua caliente sanitaria (A.C.S.), así también se pueden clasificar en dos tipos: calderas simples y calderas mixtas:

Calderas simples. Son las calderas que solamente alimentan un circuito de calefacción. Aunque en su circuito también pueden montarse depósitos de acumulación para obtención de agua caliente sanitaria.

Calderas mixtas. Son las calderas que ya vienen preparadas con dos circuitos, uno para calefacción y otro para agua caliente sanitaria

Existen también dos tipos de calderas que vienen a mejorar su funcionamiento en relación con la producción de agua caliente sanitaria. Son las calderas con microacumulación y las calderas con acumulación.

Calderas con microacumulación. Consiguen que el agua que sale de la caldera siempre salga caliente, evitando los cambios bruscos de temperatura al arrancar. Para ello disponen de un pequeño depósito de agua de unos pocos litros que mantiene siempre el agua caliente. Durante los primeros segundos de funcionamiento de la caldera el agua tendría que salir fría pero al pasar a través del pequeño deposito se mezcla con el agua allí existente y así se logra que siempre salga caliente. Su gran ventaja es para usos discontinuos como sería la cocina o la ducha, donde nos conviene que siempre salga agua caliente al abrir y cerrar repetidamente el grifo.

Calderas con acumulación. Son calderas convencionales a las cuales se les ha acoplado un depósito acumulador de agua de 40 a 60 litros que se mantiene siempre caliente. Al abrir el grifo el agua sale del acumulador, con lo que siempre saldrá caliente y con caudales puntuales importantes. Son las calderas más adecuadas para viviendas con varios cuartos de baño y que se requiere un caudal de agua puntual muy importante.

Calderas baja emisión de NOx. La combustión a altas temperaturas produce óxidos de nitrógeno que son altamente contaminantes (Vehículos a motor, carbón, petróleo, gas natural, procesos industriales). Las calderas de baja emisión de NOx son aquellas que reducen la formación de los óxidos de nitrógeno en el proceso de combustión. Existen calderas que refrigeran el quemador para  reducir la temperatura de combustión. Para ello hacen pasar una circulación de agua a través del quemador. También las calderas de condensación, debido a una nueva concepción del quemador recuperan la energía del vapor de agua de la combustión y reducen considerablemente la emisión de óxidos nitrosos NOx. Con la sustitución progresiva de las calderas convencionales por calderas de baja emisión de NOx se disminuira la contaminación, mejorando la calidad de vida en la tierra.

Calderas de condensación. La caldera de condensación aumenta el rendimiento de la caldera gracias a la recuperación del calor de condensación de los gases de combustión. Los gases de combustión tienen un porcentaje importante de vapor de agua que al condensar desprende calor que es aprovechado por la caldera. Este tipo de calderas necesita un tubo de desague que recoja el agua de condensación. Las calderas de condensación tambien consiguen disminuir la formación de óxidos de nitrógeno con lo que ayudan a evitar el problema de la contaminación atmosférica, siendo este el principal motivo que mueve las subvenciones para fomentar la instalación de este tipo de calderas.

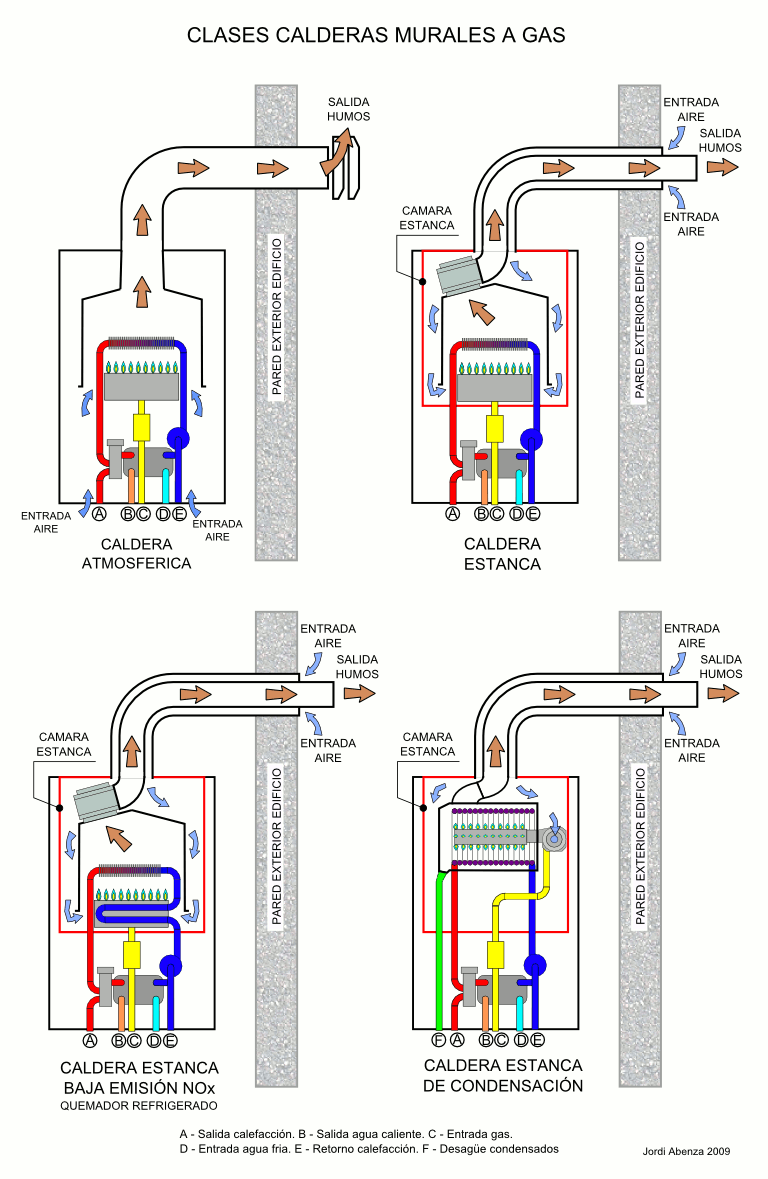

Infografía tipos de calderas.

Infografía tipos de calderas.

CALENTADORES

Para los que estéis interesados/as en cambiar solo vuestro termo eléctrico u otro sistema de abastecimiento de agua caliente sanitaria por un calentador de gas, os asesoramos sobre los dos tipos de calentadores que existen actualmente. Los calentadores son generadores de agua caliente sanitaria para uso directo. Igual podemos ducharnos, lavarnos las manos, fregar los platos, etc.

Al igual que con las calderas también existen calentadores atmosféricos y calentadores estancos.

Calentadores atmosféricos. Son los de funcionamiento mas simple y también más antiguo. El calentador toma el aire de la habitación para realizar la combustión. No esta permitido su instalación ni en baños ni habitaciones dormitorio. El calentador atmosférico además solo se puede instalar si se garantiza que el tiro en vertical de la salida de humos es suficientemente alta para que los humos salgan con facilidad, sin entretenerse. Los calentadores atmosféricos se ven influenciados por las condiciones atmosféricas: viento, lluvia.

Calentadores estancos. Están dotados de un tubo de salida de gases concéntrico, lo que permite aspirar el aire del exterior y expulsar los humos por el mismo tubo de salida de gases. Gracias a esta disposición el calentador estanco es mucho más seguro, permitiendo ser instalado en cualquier habitación, aunque sea dormitorio. Para la evacuación de gases dispone de un extractor que obliga a estos a salir al exterior. En los calentadores estancos, las condiciones atmosféricas como el viento o la lluvia, prácticamente no afectan el correcto funcionamiento.

Desde IngenioVirtual esperamos que esta información os haya sido de utilidad a la hora de decidiros por cualquiera de los sistemas.
